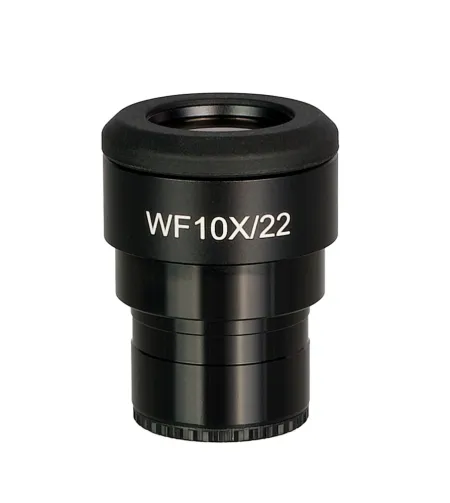

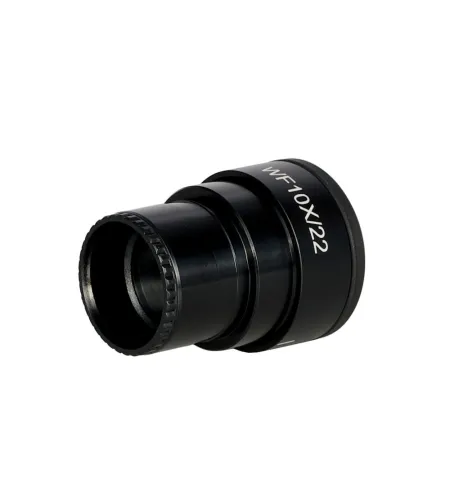

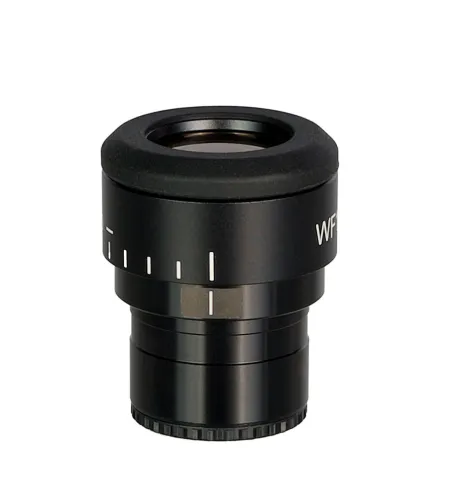

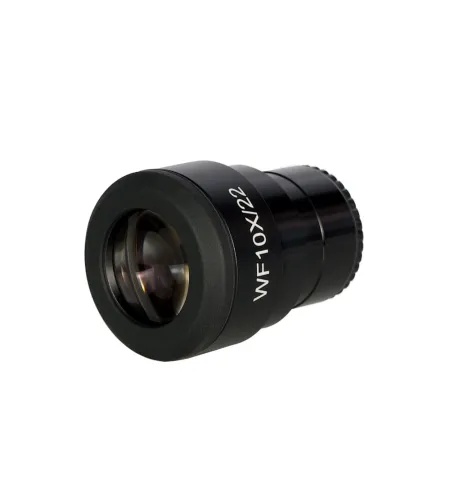

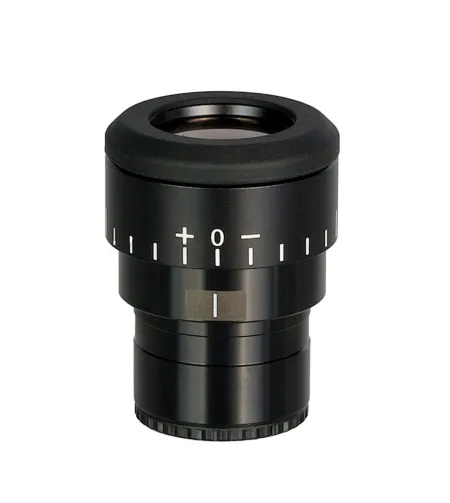

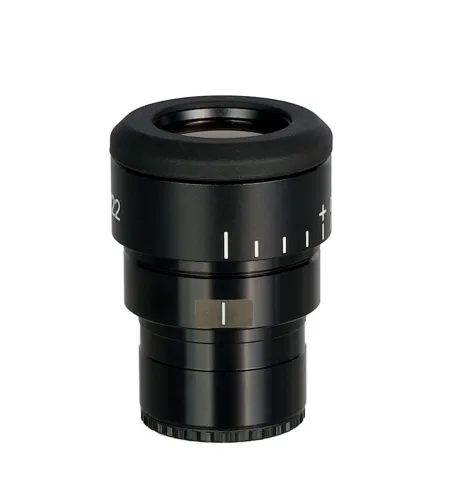

MAGUS ND10S 10х/22 mm okuliaras su skale ir dioptrijų reguliavimu (D 30 mm)

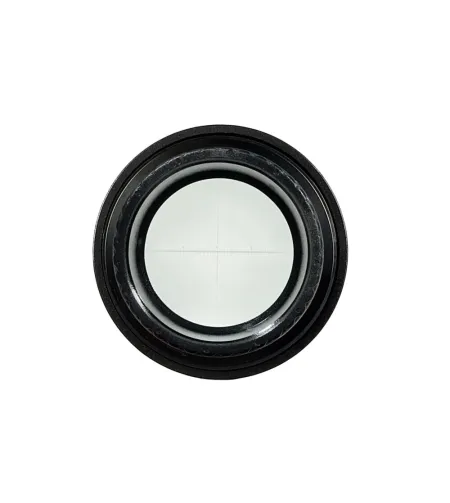

Okuliaras su skalės žyma naudojamas matuoti mėginių ir jų struktūrų dydžiui milimetrais arba mikronais. Skalė yra įdėta lauko diafragmos plokštumoje su 0,1 mm dalijimu. Okuliaras su skalės žyma yra montuojamas vietoj standartinio 10x okuliaro. Antrajame okuliaro vamzdyje montuojamas porinis okuliaras be skalės žymos.

Okuliaras yra suderinamas su mikroskopais, kurių okuliaro vamzdis yra 30 mm skersmens.

Nustatymas

Prieš atliekant matavimus, okuliaro skalė turi būti kalibruota kiekvienam naudojamam objektyvui. Tam reikia kalibravimo stiklelio – scenos mikrometro su skale. Mažiausias dalinimas yra 0,01 mm. Stiklelis turi būti padėtas ant scenos ir mikroskopą reikia sufokusuoti į skalę. Okuliarą reikia sukti okuliaro vamzdyje, kol skalės žymės ant stiklelio ir okuliaro bus lygiagrečios.

Okuliaro skalės vertės skaičiavimas kiekvienam objektyvui

Jei naudojate žemo padidinimo objektyvus, reikėtų suskaičiuoti, kiek okuliaro skalės dalijimų telpa į stiklelio skalę. Jei naudojate vidutinio ir aukšto padidinimo objektyvus, reikėtų suskaičiuoti, kiek stiklelio dalijimų telpa į okuliaro skalę.

Skaičiavimas kiekvienam objektyvui vykdomas pagal formulę: Е = ТL/A, kur E – okuliaro dalijimo vertė Т – scenos dalijimo vertė, nurodyta scenos mikrometre (0,01 mm) L – scenos mikrometro dalijimų skaičius A – okuliaro dalijimų skaičius.

Kiekvieno objektyvo okuliaro skalės dalijimo vertės turi būti užrašytos.

Tikrojo objekto linijinio dydžio skaičiavimas

Matavimų metu pirmiausia reikia suskaičiuoti, kiek okuliaro skalės dalijimų dengia objektą. Rezultatas dauginamas iš anksčiau apskaičiuotos skalės vertės pasirinktam objektyvui. Gautas dydis bus tikras objekto linijinis dydis.

Suderinamumas:

• MAGUS Bio 260T Biologinis Mikroskopas
• MAGUS Bio DH260 Biologinis Mikroskopas
• MAGUS Bio 270T Biologinis Mikroskopas
• MAGUS Bio 290T Biologinis Mikroskopas
• MAGUS Bio V360 Biologinis Apverstas Mikroskopas
• MAGUS Lum 450L Fluorescensinis Mikroskopas
• MAGUS Metal V790 DIC Metalurginis Apverstas Mikroskopas
• MAGUS Pol 890 Polarizacinis Mikroskopas
