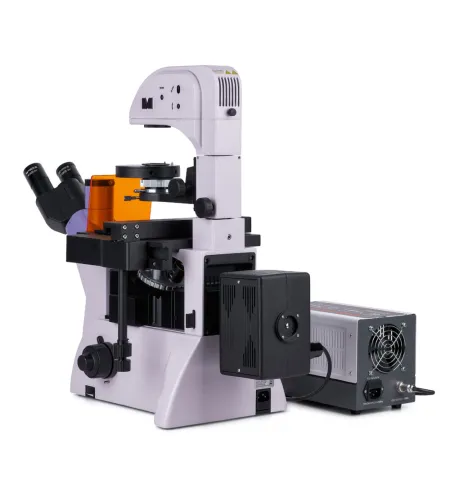

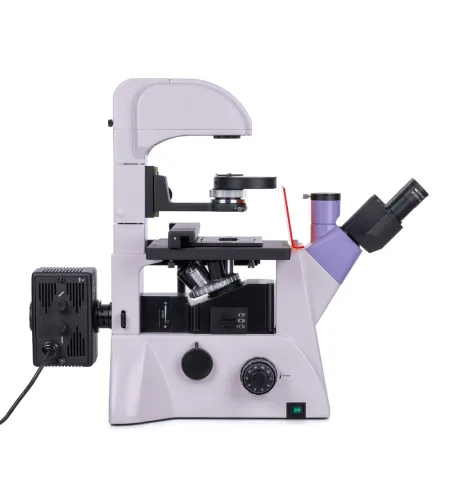

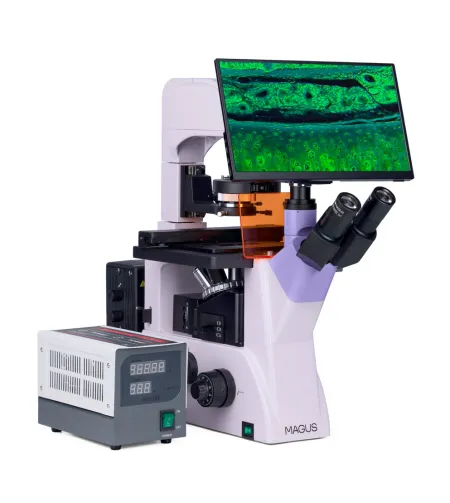

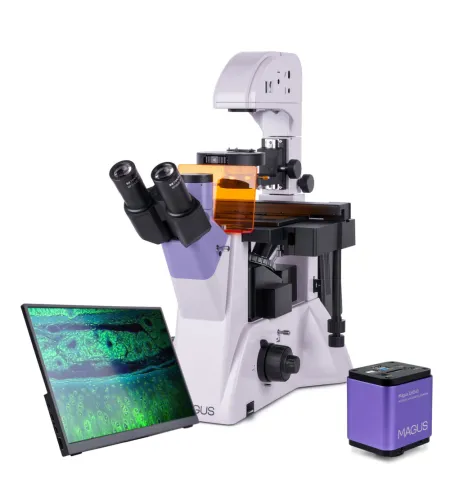

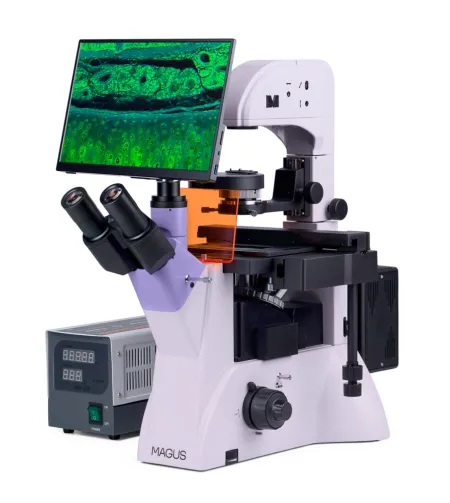

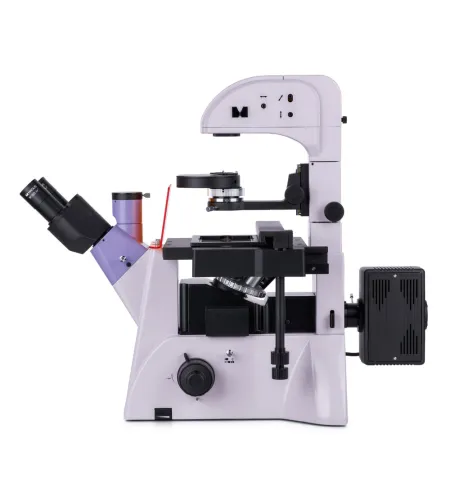

Fluorescences invertētais digitālais mikroskops MAGUS Lum VD500 LCD

Mikroskops ir paredzēts, lai pārbaudītu objektus, kas apgaismoti ar atstarotu gaismu, izmantojot luminiscences metodi, un apgaismotus ar caurlaidīgu gaismu, izmantojot gaišā lauka un fāzes kontrasta metodes.
Luminescences princips ir balstīts uz noteiktu vielu spēju mirdzēt, ja tās tiek pakļautas gaismai noteiktā spektra daļā. Objekti tiek apstaroti ar neredzamu īsviļņu ultravioleto gaismu vai violetu, zilu un zaļu gaismu. Luminescences viļņa garums ir garāks par ierosinošās gaismas viļņa garumu. Objekts mirdz attiecīgi zilā, ciāna, zaļgandzeltenā vai sarkanā krāsā. Daži objekti mirdz paši, bet citi mirdz pēc apstrādes ar fluorohromiem.
Mikroskopu izmanto, lai pārbaudītu šķidrus nogulsnes, šūnu kolonijas, dzīvas šūnas, audu kultūras un citus objektus barības vielu vidē laboratorijas stikla traukos līdz 55 mm augstumā ar dibena biezumu 1,2 mm. Mikroskops izmanto īpašus objektīvus darbam ar šādiem stikla traukiem. Apgaismojuma statīvu var regulēt, lai tas atbilstu Petri trauciņiem vai kolbām līdz 165 mm augstumā. Mikroskopu izmanto imūnķīmiskajai diagnostikai un hromosomu analīzei, kā arī latentu bakteriālu un vīrusu infekciju noteikšanai.

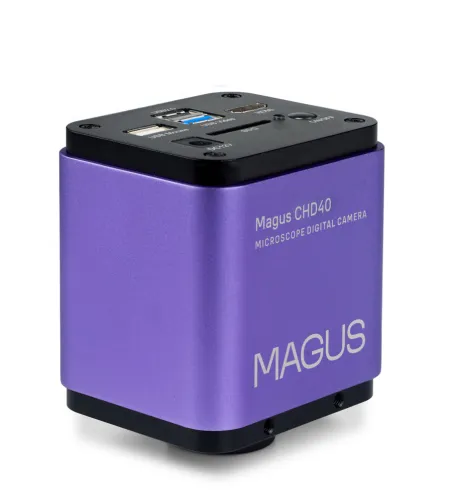

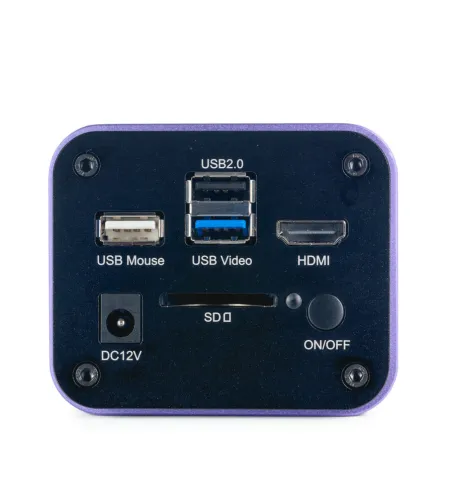

Digitālā kamera MAGUS CHD40 ir digitāla HDMI kamera ar trim video saskarnēm un automātisku pārslēgšanos starp 4K un Full HD atkarībā no monitora izšķirtspējas. Kamera ir aprīkota ar 8 megapikseļu sensoru un, pievienojot to, izmantojot HDMI vai USB 3.0, rada reālistiskus attēlus 4K izšķirtspējā (3840x2160 pikseļi). Kad savienojums izveidots, izmantojot Wi-Fi, attēla izšķirtspēja ir Full HD (1920x1080 pikseļi). Kamera izmanto HDMI saskarni tiešam savienojumam ar televizoru, monitoru vai projektoru. Šajā režīmā kamera darbojas autonomi, bez datora. HDMI savienojums nodrošina augstu un stabilu datu pārsūtīšanas ātrumu no kameras uz ārējo monitoru. Savienojums ar datoru notiek, izmantojot Wi-Fi un USB 3.0. Video ierakstīšana ir iespējama ar ātrumu 30 kadri sekundē. Kamera apvieno augstu kadru ātrumu ar HDMI saskarnes lielo joslas platumu, kā rezultātā tiek iegūts spilgts video bez raustīšanās vai pārrāvumiem starp kadriem. Maksimālā izšķirtspējā attēls ir detalizēts, kustīgi objekti ir redzami bez dubultošanās, un objektu kustība tiek attēlota bez aizkaves.

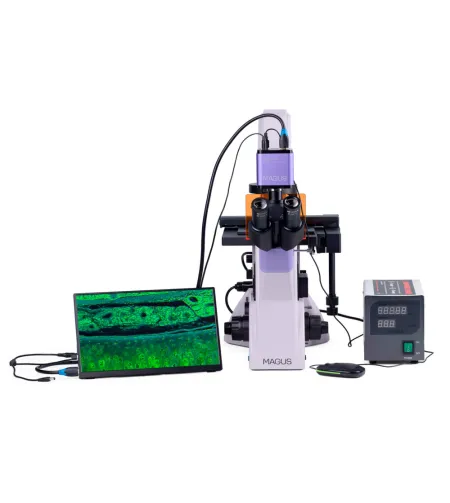

Monitors MAGUS MCD40 monitors ir paredzēts lietošanai ar MAGUS mikroskopa attēlveidošanas sistēmu. Tas tiek savienots ar mikroskopā uzstādītu kameru un attēlo attēlus reāllaikā. Tiek atbalstītas MAGUS HDMI kameras, kas darbojas ar 4K izšķirtspēju. Ekrāna izmērs ir 13,3 collas. IPS matrica nodrošina spilgtu attēlu ar platiem skata leņķiem: krāsu atveidošana netiek ietekmēta, skatoties no leņķa.

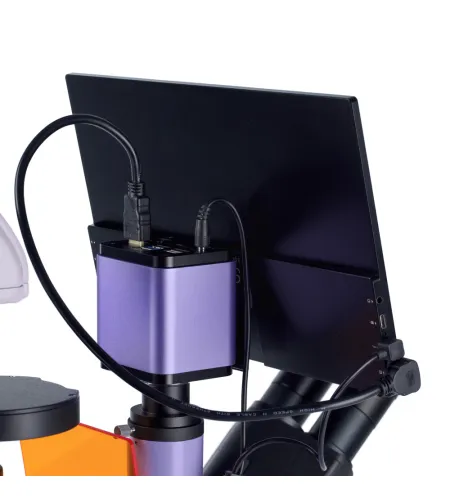

Monitoru var uzstādīt uz galda vai plaukta, izmantojot saliekamo statīvu, vai arī piestiprināt tieši pie kameras vai statīva.

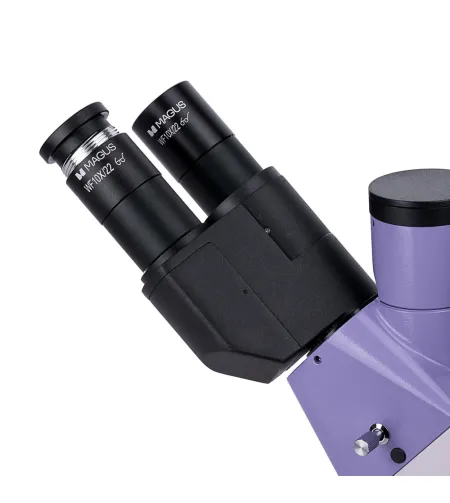

Vizuālā piestiprināšana Tubas optiskais garums ir bezgalīgs. Mikroskopa montāžas laikā lietotājs pagriež mikroskopa caurules par 180° un pielāgo okulārā attāluma augstumu atbilstoši to augstumam. Mikroskopa skata galva ir trinokulāra.

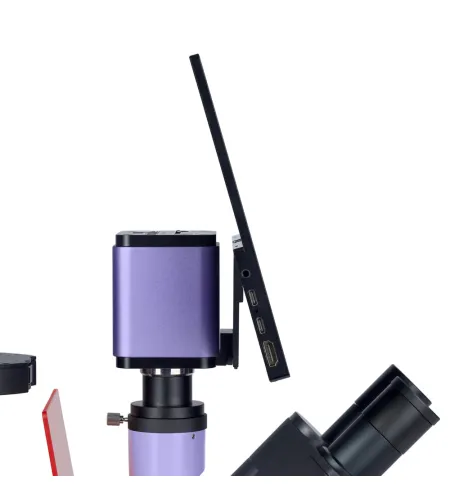

Monitors ir uzstādīts skata galvas vertikālajā caurulē, un digitālā kamera ir uzstādīta mikroskopa korpusa sānu skata kanālā. Gaismas jaudu uz trinokulārās galvas var pārslēgt starp 50/50 (skata kanāls ir atvērts) un 100/0 (skata kanāls ir aizvērts), savukārt uz korpusa tā ir 100/0 vai 0/100.

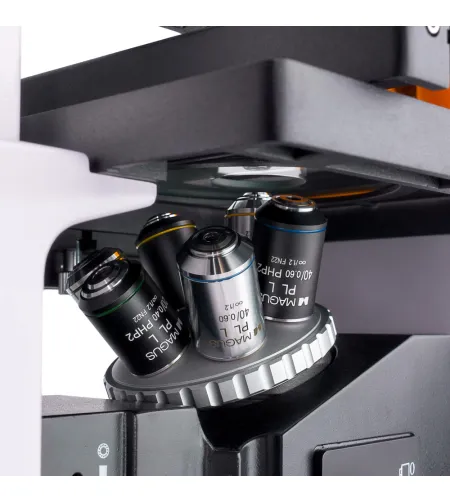

Rotējošs revolveris Sešu objektīvu revolveris ir uzstādīts uz statīva zem statīva.
Objektīvi Planahromatiski bezgalības objektīvi ar pagarinātu darba attālumu ir pielāgoti mikroskopa trauka 1,2 mm biezajai apakšai.
Trīs objektīvi tiek izmantoti spilgta lauka un redzamās luminiscences attēlveidošanai, un trīs objektīvi tiek izmantoti fāzes kontrasta attēlveidošanai.

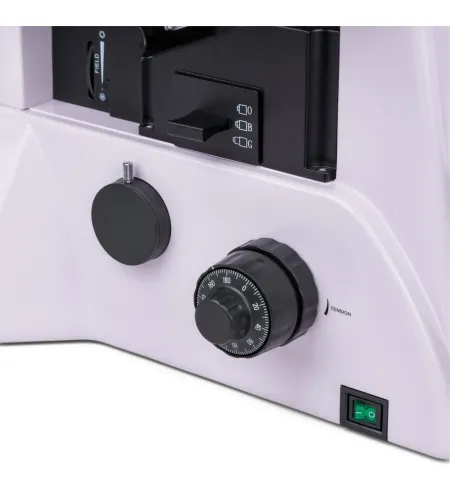

Fokusēšana Rupjās un smalkās fokusēšanas pogas atrodas statīva apakšā, abās pusēs. Lietotājs ērti atbalsta rokas uz galda virsmas un darba laikā saglabā atslābinātu pozu. Fokusa regulēšana ir vienmērīga un bez piepūles.
Labajā pusē atrodas rupjās fokusēšanas bloķēšanas poga, lai ātri pielāgotu mikroskopu pēc pētāmā objekta maiņas. Kreisajā pusē atrodas rupjās fokusēšanas regulēšanas gredzens ērtai, individuālai regulēšanai.
Priekšmeta platforma Uz fiksētā platformas ir uzstādīts īpašs mehānisms laboratorijas stikla trauku pārvietošanai divos savstarpēji perpendikulāros virzienos. Objekta vienmērīga, precīza kustība nodrošina precīzu pārbaudi — netiek palaista garām neviena pētāmā objekta zona. Kustības pogas zemā pozīcija novērš lietotāja labās rokas sasprindzinājumu. Mikroskopam ir četri trauku turētāji dažādiem trauku izmēriem.
Fluorescences iekārta Luminescences ierosmes avots ir 100 vatu dzīvsudraba lampa. Tā piedāvā augstu spilgtumu un plašu viļņu garuma spektru. Lampas spektram ir virsotnes, kas ļauj tai darboties ar plašu fluorescējošo krāsvielu klāstu.

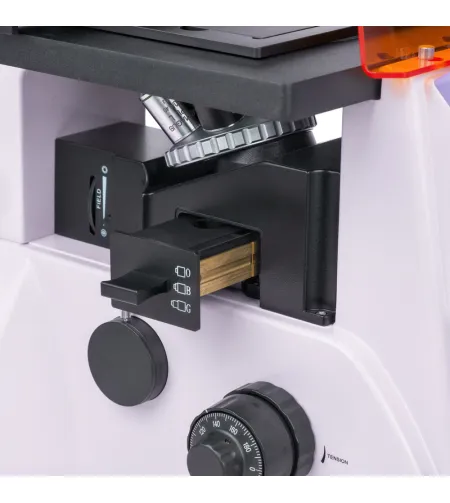

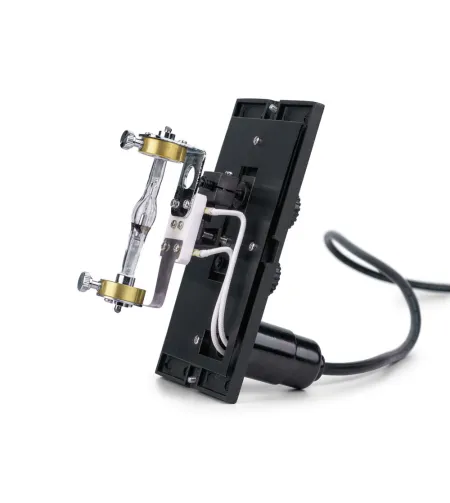

Iekārta satur četrus ierosmes filtrus: ultravioleto (UV), violeto (V), zilo (B) un zaļo (G). Dzīvsudraba lampa atrodas lampā un ir centrēta trīs plaknēs. Lampa izkliedē siltumu. Lampa nepārkarst un tai ir ērts lampas turētājs drošai un ātrai nomaiņai.

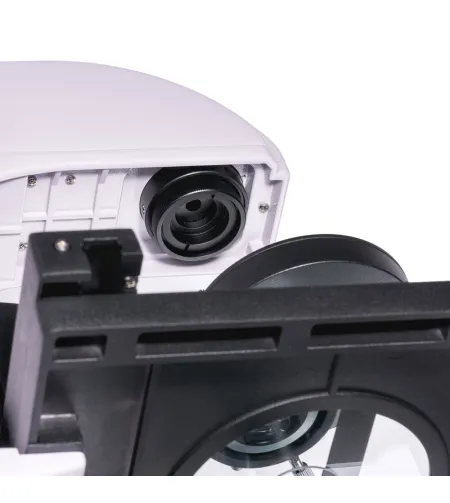

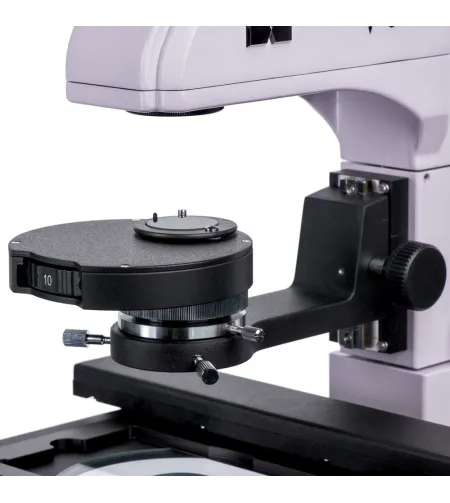

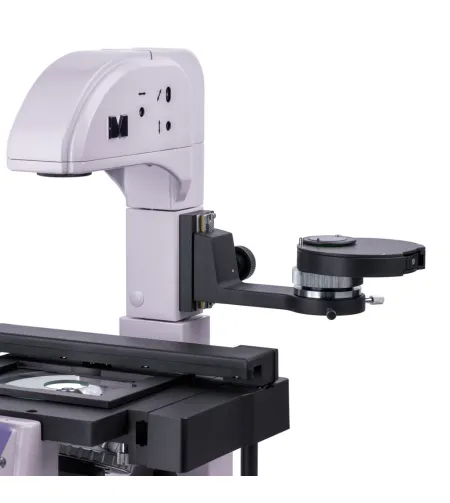

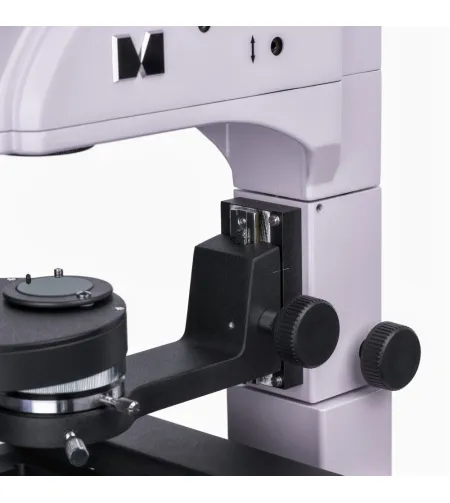

Kondensators Fāzes kontrasta kondensors ir rotējošs disks ar četrām pozīcijām: atvērtā atvere tiek izmantota gaišā lauka novērojumiem, savukārt trīs atveres ar fāzes ieliktņiem tiek izmantotas darbam ar fāzes objektīviem ar palielinājumu 10x, 20x un 40x. Fāzes gredzeni ir centrēti. Ātra un intuitīva pārslēgšanās starp novērošanas metodēm ietaupa laiku un vienkāršo pētnieka darbu.

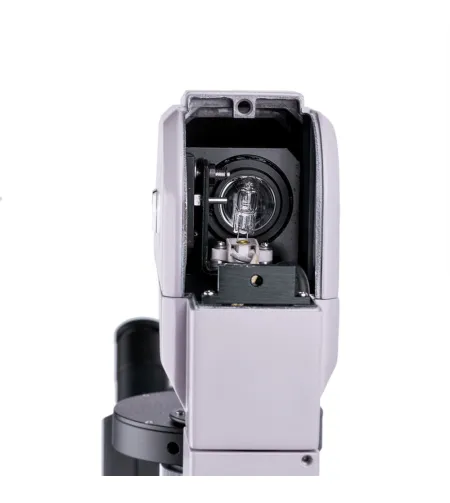

Caurlaidīgās gaismas avots Caurlaidīgās gaismas apgaismotājā ir 30 vatu halogēna lampa. Halogēna lampa izstaro gaismu ar acīm ērtu krāsu temperatūru. 30 vatu lampa ir pietiekami spilgta darbam ar visiem gaišā lauka un fāzes kontrasta objektīviem.
Köhler apgaismojums caurlaidīgajā gaismā Köhler apgaismojums uzlabo attēla kvalitāti: tas sasniedz katra objektīva izšķirtspējas robežu un vienmērīgi apgaismo redzes lauku, nepadarot to tumšāku malās. Pētījuma objekts tiek fokusēts, un artefakti tiek noņemti.
Piederumi Mikroskopam ir izstrādāts plašs piederumu klāsts. Okulāri paplašina mikroskopa palielinājuma diapazonu. Papildu okulāru pāri var izmantot, lai panāktu lietderīgu palielinājumu uz objektīva lēcas, ko visbiežāk izmanto darbā.
Digitālās kameras attēlo attēlus no mikroskopa monitorā, saglabā tos kā failus, un programmatūra mēra objektus reāllaikā. Kalibrēšanas slaids objektu mērīšanai darbojas kopā ar okulāru ar skalu vai ar kameras programmatūru.
Mikroskopa galvenās iezīmes:
Objektu, kas izstaro luminiscenci, pakļaujot tos ierosmes gaismai, pārbaude laboratorijas stikla traukos Pētījumu metodes: redzamā luminiscence atstarotā gaismā, spilgts lauks un fāzes kontrasts caurlaidīgā gaismā Köhler apgaismojuma regulēšana Noliecams statīvs darbam ar stikla traukiem līdz 165 mm augstumā Trinokulārais skata stiprinājums ar regulējamu skata augstumu Divi neatkarīgi attēlveidošanas kanāli digitālās kameras un monitora uzstādīšanai: vertikāla skata caurule un sānu attēlveidošanas kanāls uz korpusa; Gaismas jaudas slēdzis uz trinokulārā galviņas – 50/50 un 100/0, uz korpusa – 100/0 un 0/100 Atstarotās gaismas apgaismotājs – 100 vatu dzīvsudraba lampa ar plašu viļņu garuma spektru Redzamās luminiscences ierosmes filtri: ultravioletais (UV), violetais (V), zilais (B), zaļais (G) Fāzes kontrasta rotējošs diska kondensators ātrai un ērtai izmeklēšanas metožu pārslēgšanai Caurlaidīgās gaismas apgaismotājs – 30 vatu halogēna lampa spilgtam dabiskajam apgaismojumam Plašs papildu piederumu klāsts Galvenās kameras funkcijas:

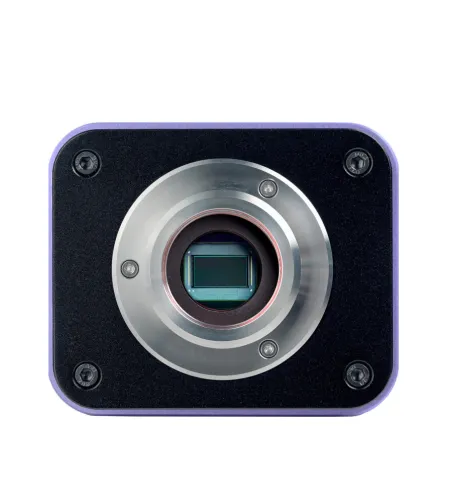

Kamera darbojas autonomi, nepieslēdzoties datoram vai neinstalējot programmatūru, izmantojot HDMI; tā izveido savienojumu ar datoru, izmantojot Wi-Fi un USB 3.0 Automātiska pārslēgšanās starp 4K un Full HD atkarībā no monitora izšķirtspējas 30 kadri sekundē, izmantojot jebkuru savienojuma saskarni – kustīgu objektu novērošanai un video un parauga kustības ierakstīšanai bez raustīšanās vai aiztures. No aizmugures apgaismotais SONY Exmor/Starvis krāsu CMOS sensors nodrošina zemu trokšņu līmeni un augstu gaismas jutību pat vājā apgaismojumā: attēli ir skaidrāki, spilgtāki un piesātinātākā krāsā.
Programmatūra ar funkcijām fotografēšanai, video ierakstīšanai, rediģēšanai, attēlu izvadei uz ārēju ekrānu un lineārajiem un leņķiskajiem izmēriem. Komplektā ietilpst:

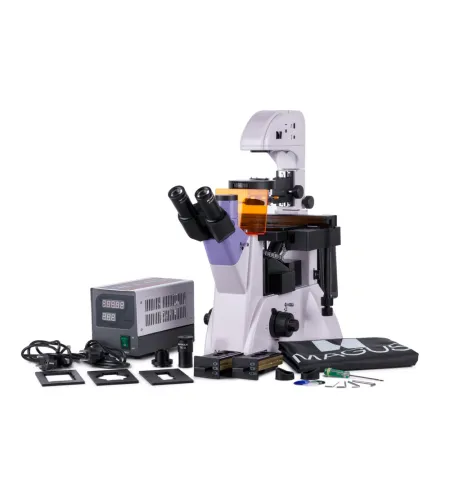

MAGUS CHD40 digitālā kamera (digitālā kamera, HDMI kabelis (1,5 m), USB 3.0 kabelis (1,5 m), USB pele, 32 GB SD atmiņas karte, USB Wi-Fi adapteris (2 gab.), 12 V/1 A strāvas adapteris (Eiropas), instalācijas kompaktdisks ar draiveriem un programmatūru, lietošanas instrukcija un garantijas karte).
MAGUS MCD40 monitors Statīvs ar caurlaidīgas gaismas avotu, fokusēšanas mehānismu, statīvu, kondensatora kronšteinu, objektīva revolveru un kanālu. Vizualizācija Fāzes kontrasta kondensors Lumiganisma spuldze (2 gab.) Dzīvsudraba lampas lukturītis Trinokulārais vizuālais stiprinājums Planahromat bezgalības objektīvs: PLL 10x/0,25 WD 4,3 mm Planahromat bezgalības objektīvs: PLL 20x/0,40 WD 8,0 mm Planahromat bezgalības objektīvs: PLL 40x/0,60 WD 3,5 mm Planahromat bezgalības objektīvs: PLL 10x/0,25 PHP2 WD 4,3 mm Planahromat bezgalības objektīvs: PLL 20x/0,40 PHP2 WD 8,0 mm Planahromat bezgalības objektīvs: PLL 40x/0,60 PHP2 WD 3,5 mm 10x/22 mm okulārs ar attālinātu zīlīti (2 gab.) Okulāra acu aizsargi (2 gab.) Papildu centrēšanas teleskops Apaļš stikls Ieliktnis Mehāniska parauga pārvietošanas ierīce Krūzīšu turētāji (4 gab.) Aizsargstikls C veida stiprinājuma adapteris kameras darbībai Dzīvsudraba lampas aizdedzes bloks Gaismas filtrs Strāvas vads (2 gab.) Dzīvsudraba lampas barošanas kabelis Putekļu pārsegs Lietošanas instrukcija un garantijas karte Pieejams pēc papildu pasūtījuma:
Okulārs 1 0x/22 mm ar skalu 12,5x/14 mm okulārs (2 gab.) 15x/15 mm okulārs (2 gab.) 20x/12 mm okulārs (2 gab.) 25x/9 mm okulārs (2 gab.) Planahromat objektīvs, paredzēts bezgalībai: PL 4x/0,10 WD 21,0 mm Kalibrēšanas slīdnis
Specifikācijas Iepakojuma izmērs (G x P x A) 38 x 61 x 82 cm Iepakojuma svars 28,75 kg Tips: Bioloģiskais, gaismas/optiskais Galvas daļas tips: Trinokulārs, digitālais displejs/datora monitors Siedentopf galva, 180° grozāma Palielinājuma diapazons: 100x - 400x Palielinājums (pēc izvēles) 40–500/600/800/1000 Okulāra caurules diametrs, mm 30 Okulāri 10x/22, attālināta zīlīte 10 mm (*pēc izvēles: 10x/22 mm ar skalu, 12,5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm) Plāni ahromatiski objektīvi, koriģēti līdz bezgalībai: PLL 10x/0,25, PLL 20x/0,40, PLL 40x/0,60, PLL 10x/0,25 PHP2 fāze, PLL 20x/0,40 PHP2 fāze, PLL 40x/0,60 PHP2 fāze; Parfokālais augstums 45 mm (*pēc izvēles: PL 4x/0,10) Uzgalis ar 6 objektīviem Darba attālums, mm 4,3 (10x); 8,0 (20x); 3,5 (40x); 21,0 (4x) Attālums starp acu zīlītēm, mm 48 — 75 Platforma, mm 227x208 Platformas kustības diapazons, mm 77/134,5 Platformas specifikācijas: fiksēts, ar Ø118 mm stikla ieliktni un mehānisku parauga kustības ierīci; trauku turētāji: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29 x 77,5 mm, Ø35 mm NA 0,6 kondensators, darba attālums: 55 mm; fāzes kontrasta bloks ar rotējošu sistēmu; Pieskrūvējams stiprinājums Atvere: regulējama apertūra, regulējams diafragmas lauks Fokuss: koaksiāls, rupjš (ar fiksācijas un stingrības regulēšanas mehānismiem) un smalks (0,002 mm) Apgaismojums: halogēna, dienasgaismas Dimmers: ✓ Barošana: 85–265 V / 50/60 Hz, maiņstrāva Apgaismojums: atstarotā gaisma: 100 W dzīvsudraba lampa; caurlaidīgā gaisma: 12 V/30 W halogēna lampa Filtri iekļauti Darba temperatūras diapazons, °C: 5...+35 Atšķirīgās iezīmes: fāzes kontrasta kondensors (rotējoša diska tipa) ar brīvu apertūru un fāzes ieliktņiem 10x, 20x un 40x objektīviem; Centrēšanas palīgmikroskops Lietotāja līmenis: pieredzējis, profesionāls Montāžas un iestatīšanas grūtības pakāpe: sarežģīta Fluorescences moduļa filtri: ultravioletais (UV), violetais (V), zilais (B), zaļš (G) Luminescences ierosmes filtri: filtra tips, ierosmes viļņa garums / dihroiskais spogulis / bloķējošais viļņa garums: ultravioletais (UV), 320–380 nm / 425 nm / 435 nm; violetais (V), 380–415 nm / 455 nm / 475 nm; zilais (B), 450–490 nm / 505 nm / 515 nm; Zaļš (G), 495–555 nm / 585 nm / 595 nm Paredzētais lietojums: Laboratorijas/medicīnas Fona apgaismojuma pozīcija: Kombinēta Pētījuma metode: Gaišais lauks, fluorescence, fāzu kontrasta mikroskopija Komplektā/maciņā/somiņā: Putekļus necaurlaidīgs korpuss Kameras specifikācijas Sensors: Sony Exmor/Starvis CMOS Krāsu/vienkrāsains krāsu Megapikseļu skaits: 8 Maksimālā izšķirtspēja: 3840x2160 pikseļi Sensora izmērs: 1/1,2 collas (11,14 x 6,26 mm) Pikseļu izmērs: 2,9 x 2,9 µm Saskarnes savienotāji: HDMI 1.4, USB 3.0, Wi-Fi SD atmiņas karte līdz 32 GB Savienojamība: Wi-Fi adapteris (USB), pele (USB), USB zibatmiņas disks Gaismas jutība 1028 mV pie 1/30 s Signāla un trokšņa attiecība 0,13 mV pie 1/30 s Aizvara ātrums 0,014 ms – 1000 ms Video ierakstīšanas iespējas ✓ Kadru nomaiņas ātrums, kadri sekundē @ izšķirtspēja, pikseļi 30@1920x1080 (Wi-Fi), 30@3840x2160 (HDMI), 30@3840x2160 (USB 3.0) Uzstādīšanas vieta: vizualizācijas kanāls, okulāra caurule okulāra vietā Foto failu formāti: *.jpg, *.tif Video failu formāti: *.h264/*.h265, *.mp4 Spektrālais diapazons, nm: 380–650 (iebūvēts IR filtrs) Aizvara tips: ERS (elektroniskais ritošais slēdzis) HDMI programmatūra: iebūvēta; USB: MAGUS View Sistēmas prasības: Windows 8/10/11 (32 un 64 bitu), Mac OS X, Linux, līdz 2,8 GHz Intel Core 2 vai jaunāks, vismaz 4 GB RAM, USB 2.0 porti, RJ45, CD-ROM, 19 collu vai lielāks monitors (ar USB savienojumu) Montāžas veids: C veida stiprinājums Korpuss: Ciets alumīnijs Kameras barošanas avots: DC 12 V, 1 A adapteris Barošanas adaptera specifikācijas: Ieeja: AC 100–240 V, 50/60 Hz, Izeja: DC 12 V, 1 A Kameras darba temperatūras diapazons, °C (diapazons): -10...+50 Darba mitruma diapazons, % 30–80 Specifikācijas Monitors Matricas tips IPS Displeja diagonāle, collas 13,3 Displeja izšķirtspēja, pikseļi 3840x2160 (4K) Malu attiecība 16:9 Spilgtums, cd/m² 400 Attēloto krāsu skaits 16,7 miljoni Kontrasta attiecība 1000:1 Skata leņķis horizontāli/vertikāli, ° 178/178 Redzamais ekrāna izmērs (P x A), mm 295x165 Pikseļu piķis (P x A), mm 0,154x0,154 Atsvaidzes intensitāte, Hz 60 Apgaismojuma tips: LED Apgaismojuma LED kalpošanas laiks, h 50 000 HDMI saskarne Darba temperatūras diapazons, °C -15...+55 Darba mitruma diapazons, % 10 — 90 Barošana: AC 110–220 V, DC 5–12 V/1 A (C tips) Enerģijas patēriņš: 12 W (maksimums)
