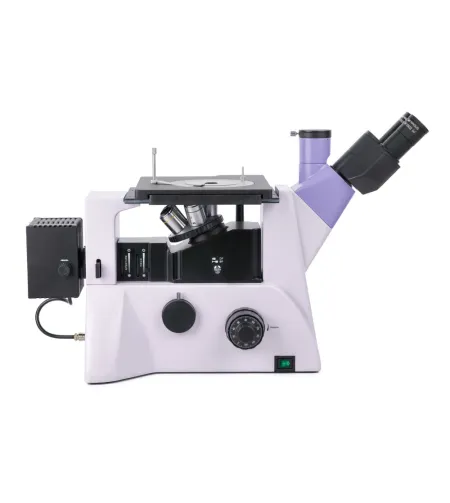

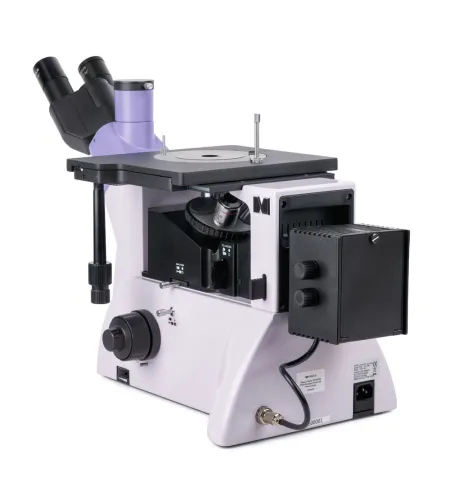

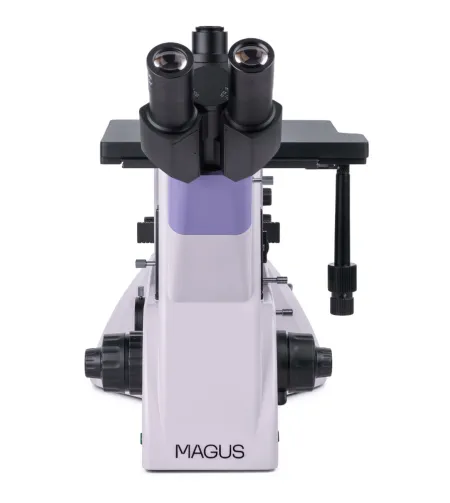

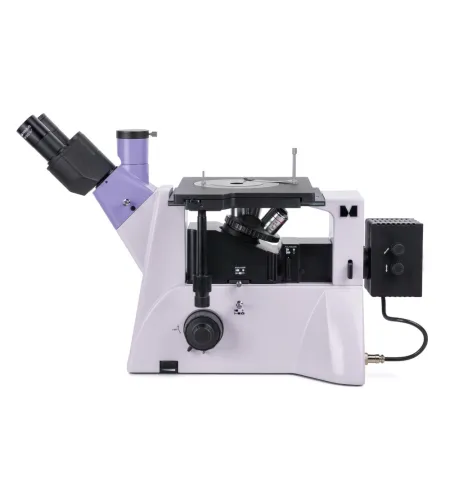

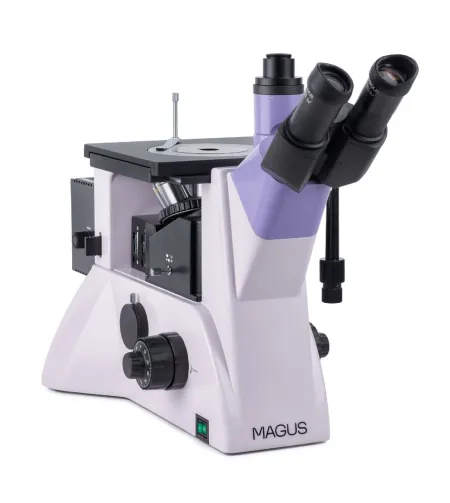

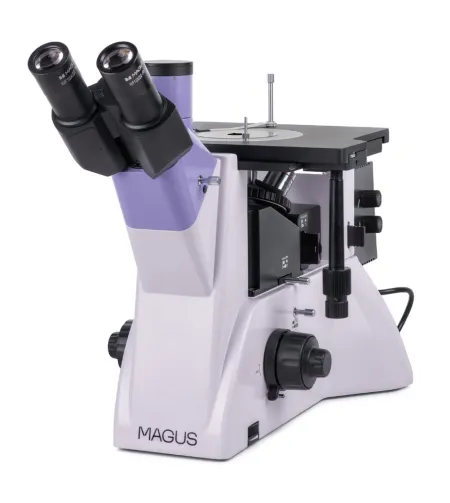

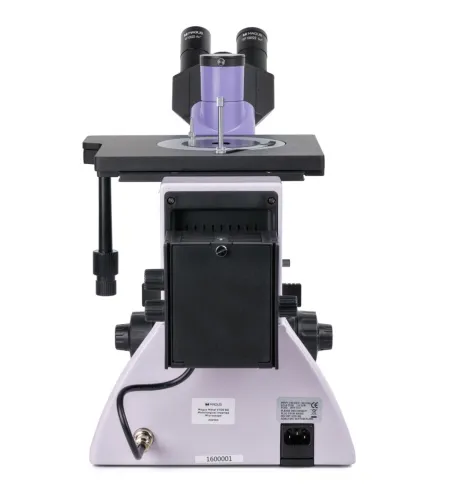

MAGUS Metal V700 BD Metallurgical Inverted Microscope

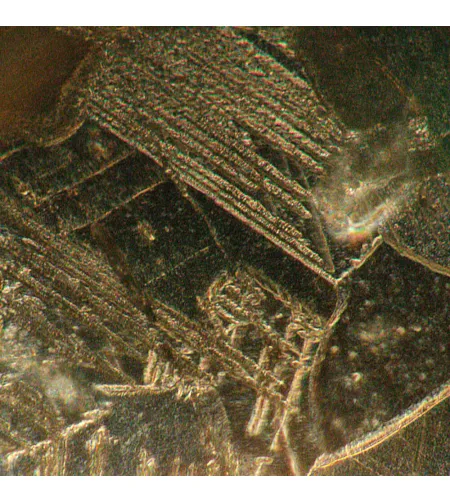

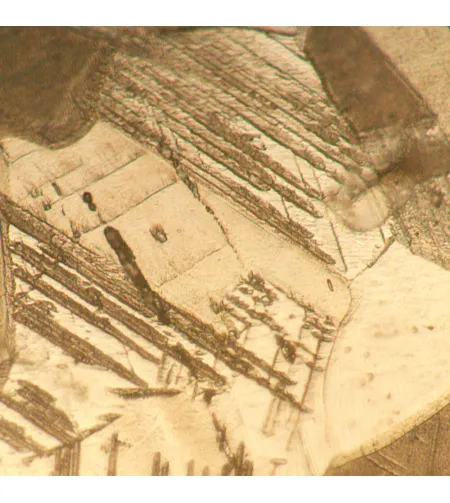

Pateicoties apgrieztajam dizainam, metalogrāfiskais mikroskops MAGUS Metal V700 BD var pārbaudīt lielus objektus, kas sver līdz 2 kg. Pārbaudāmajai pusei jābūt plakanai un apstrādātai novērošanai; pārējā objekta ģeometrijai nav nozīmes. Mikroskopu izmanto metalurģijas un metālapstrādes nozaru uzņēmumos, ražošanas cehos un kvalitātes kontroles laboratorijās, kā arī augstskolās. Pētījumā izmantotas gaišā lauka, tumšā lauka un polarizētās gaismas metodes.
Optiskais dizains

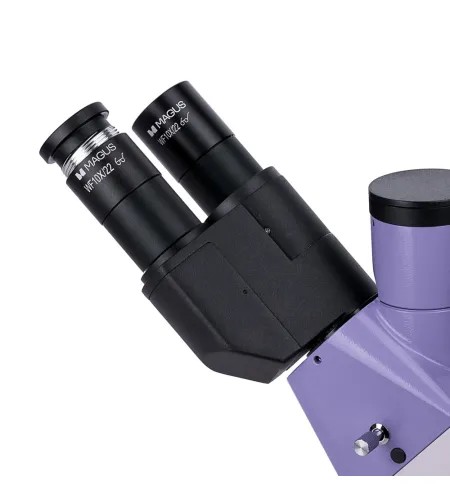

Trinokulāro vizuālo stiprinājumu var pagriezt par 180°, kad tas ir uzstādīts uz mikroskopa. Tam ir atsevišķs attēlveidošanas kanāls (vertikālā okulāra caurule) ar gaismas plūsmas dalītāju 50/50 un 100/0. Mikroskopa korpusā ir vēl viens vizualizācijas kanāls - gaismas plūsmas sadalītājam šeit ir divas pozīcijas: 100/0 un 0/100.

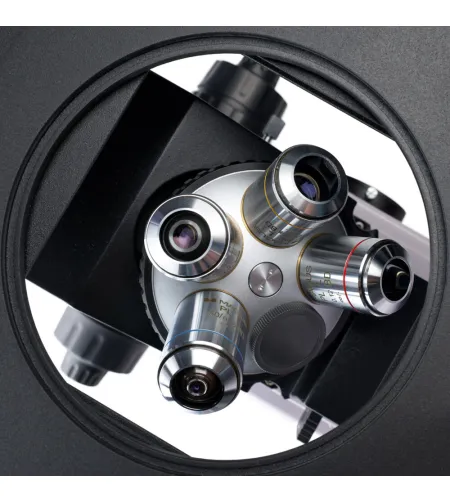

Torņa ierīce atrodas zem parauga, lēcu uzstādīšanai ir pieejamas 5 spraugas. Pēc komplektā iekļauto lēcu uzstādīšanas viena revolvera ligzda paliek brīva, tāpēc, izmantojot papildu objektīvu, nav jāizņem viens no pamata objektīviem. Lēcas ir plānas ahromatiskas, tām ir pagarināts darba attālums un ir paredzētas darbam gaišos un tumšos laukos. Mikroskopa palielinājums pamatkonfigurācijā svārstās no 50 līdz 500 reizēm.
Apgaismojuma sistēma

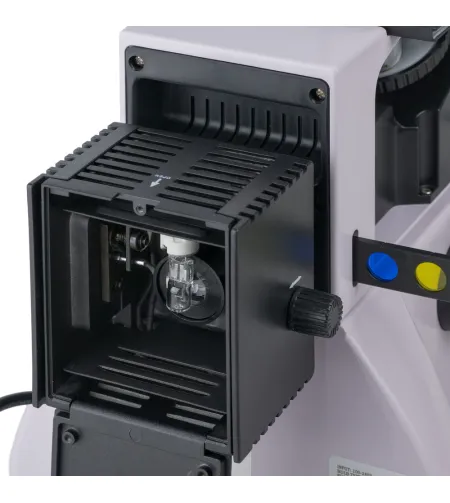

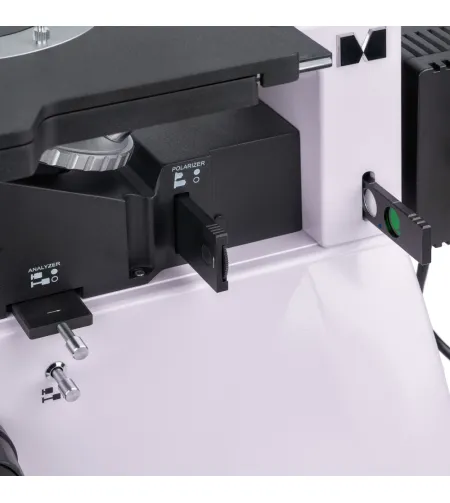

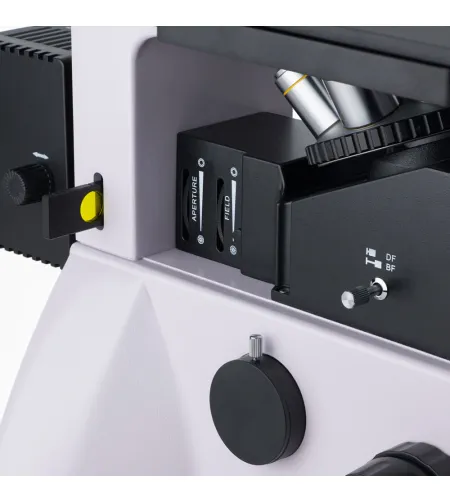

Halogēna atstarotās gaismas apgaismotājam ir palielināta jauda – ērtiem novērojumiem ne tikai spilgtā laukā un polarizētā gaismā, bet arī tumšā laukā pietiek ar 50 W. Apgaismojums ir silts krāsu temperatūrā, tāpēc acis nenogurst ilgstoši strādājot. Gaismas avots ir centrēts pa trim asīm. Diafragmas atvēruma un lauka diafragmu klātbūtne ļauj regulēt apgaismojumu, izmantojot Köhler metodi, un filtri vienkāršo kontrasta regulēšanu. Ir vienkārša polarizācijas ierīce ar noņemamu analizatoru un polarizatoru, un apgaismojuma sistēmā ir arī ierīce darbam tumšā laukā.
Mehānika

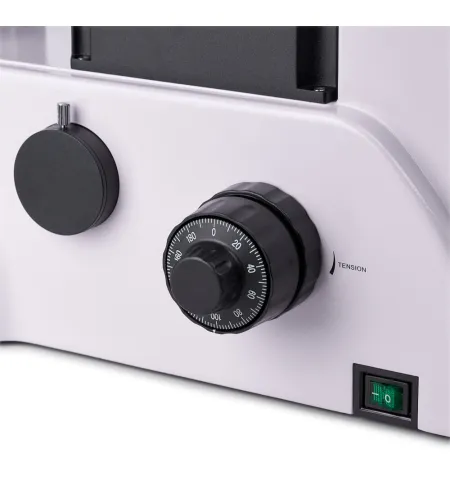

Paraugu pārvieto, pārvietojot objekta skatuvi pa X un Y asīm.Galda centrā ir uzstādīts rotējošs apaļš ieliktnis ar centrālo atveri ar diametru 10 mm, 20 mm vai 30 mm. Fokusēšanas mehānismi ļauj noregulēt fokusu rupji vai smalki. Rupjā fokusēšanas gājiena stingrība ir regulējama, un rupjo fokusēšanu var arī bloķēt. Rokturu koaksiālais izvietojums padara darbu pēc iespējas ērtāku. Strādājot var likt rokas uz galda, lai tās nenogurst.
Piederumi
Mikroskopa iespējas tiek paplašinātas, izmantojot papildu piederumus: okulārus, lēcas ar lieliem darba attālumiem gaišiem un tumšiem laukiem, digitālās kameras, kalibrēšanas priekšmetstikliņus.
Galvenās iezīmes:
Apgriezts dizains, lielu priekšmetu, kas sver līdz 2 kg, izpēte, apaļi ieliktņi uz skatuves ar 10 mm, 20 mm un 30 mm caurumiem Revolveris 5 objektīviem, plānojiet ahromatiskus objektīvus ar palielinātu darba attālumu gaišā un tumšā laukā, trinokulārais vizuālais stiprinājums ar 180° rotāciju Divi vizualizācijas kanāli: uz korpusa (dalītājs 100/0 un 0/100) un uzgaļa vertikālā caurule (dalītājs 50/50 un 100/0) Pieejamās izpētes metodes: gaišais lauks, tumšais lauks, polarizētā gaisma Apgaismojuma iestatīšana pēc Köhler, gaismas avota centrēšana, gaismas filtri, izgaismotājs – 50 W halogēna lampa, ko darbina no elektrotīkla (jauda ir palielināta īpaši darbam tumšā laukā) Plašs papildu piederumu klāsts Aprīkojums:

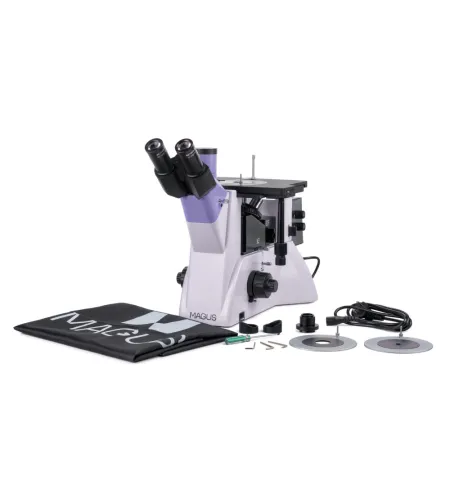

• Statīvs ar iebūvētu barošanas bloku, fokusēšanas mehānismu, skatuvi un rotējošu objektīva stiprinājumu
• Atstarotās gaismas izgaismotājs – stiprinājums ar lampas laternu
• Trinokulārais vizuālais stiprinājums
• Planachromat objektīvs, kas paredzēts bezgalībai: PL L5x/0,12 BD WD 9,7 mm
• Planachromat objektīvs, kas paredzēts bezgalībai: PL L10x/0,25 BD WD 9,3 mm
• Planachromat objektīvs, kas paredzēts bezgalībai: PL L20x/0,40 BD WD 7,2 mm
• Planachromat objektīvs, kas paredzēts bezgalībai: PL L50x/0,70 BD WD 2,5 mm
• Okulārs 10x/22 mm ar tālvadības zīlīti (2 gab.)
• C-mount adapteris 1x
• Allen atslēga
• Strāvas vads mikroskopam
• Putekļu kārta
• Lietošanas instrukcija un garantijas karte

Pieejams pēc papildus pasūtījuma:

• Okulārs 10x/22 mm ar skalu
• Okulārs 12,5x/14 mm (2 gab.)
• Okulārs 15x/15 mm (2 gab.)
• Okulārs 20x/12 mm (2 gab.)
• Okulārs 25x/9 mm (2 gab.)
• Planachromat objektīvs, kas paredzēts bezgalībai: PL L40x/0,60 BD WD 3,0 mm
• Infinity Planachromat objektīvs: PL L60x/0,70 BD WD: 1,9 mm
• Infinity Planachromat objektīvs: PL L80x/0,80 BD WD: 0,8 mm
• Bezgalības planahromāta objektīvs: PL L100x/0,85 (sauss) BD WD: 0,4 mm
• Digitālā kamera
• Kalibrēšanas slaids
