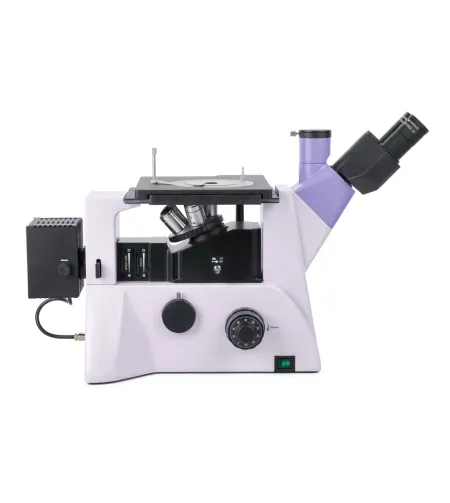

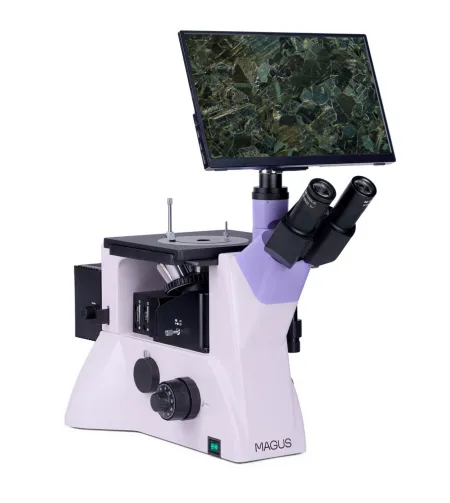

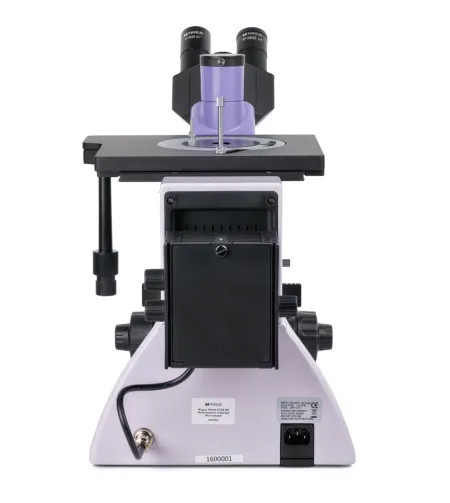

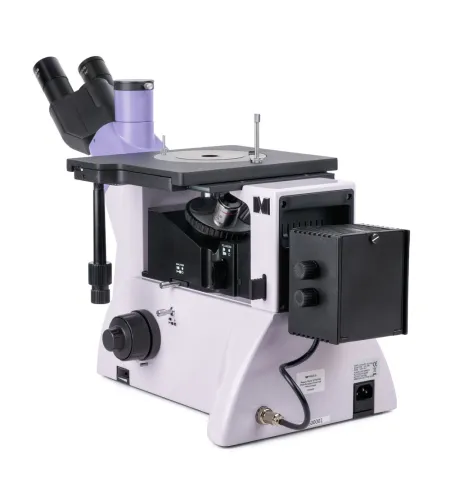

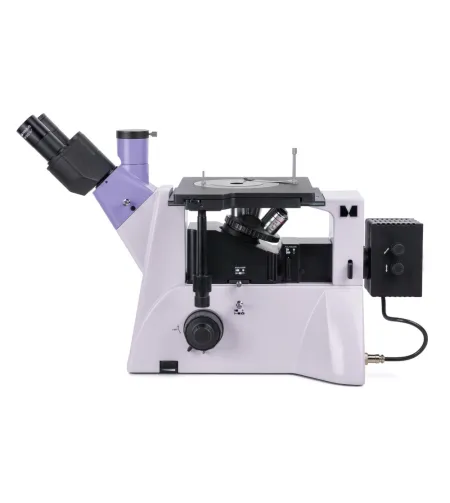

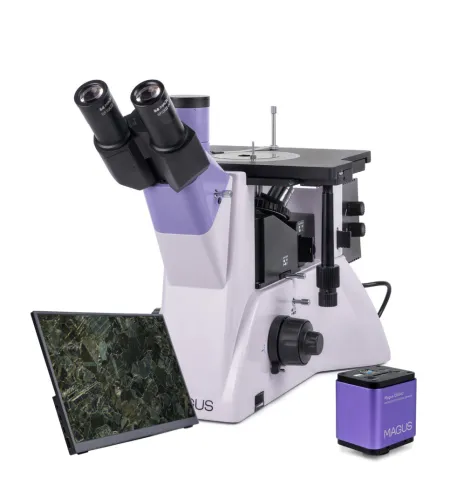

Metallograafiline pööratud digitaalne mikroskoop MAGUS Metal VD700 BD LCD

Mikroskoop on mõeldud metallide ja sulamite, pooljuhtmaterjalide ja muude läbipaistmatute objektide mikrostruktuuri uurimiseks. Mikroskoobi ümberpööratud konstruktsioon ei piira uurimisobjekti geomeetriat, vaid piirab ainult selle kaalu - kuni 2 kg. Proovi ühte külge töödeldakse spetsiaalselt ja proov asetatakse lauale selle pinnaga allapoole. See mikroskoop uurib läbipaistmatuid objekte peegeldunud valguses, kasutades heledat välja, tumedat välja ja lihtsaid polarisatsioonimeetodeid. Kaks sõltumatut visualiseerimiskanalit võimaldavad monitori ja kaamera samaaegset ühendamist. Mikroskoopi kasutatakse metallurgia-, masinaehitus-, kosmose-, tuuma- ja energiatööstuse ettevõtetes, uurimislaborites ja tehnikaülikoolides.

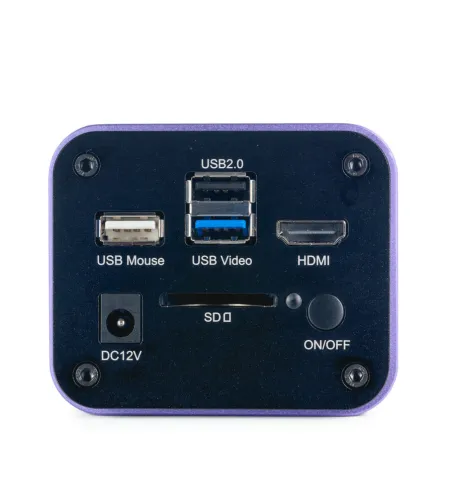

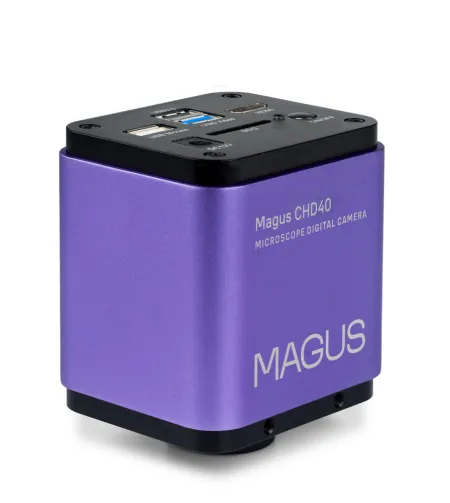

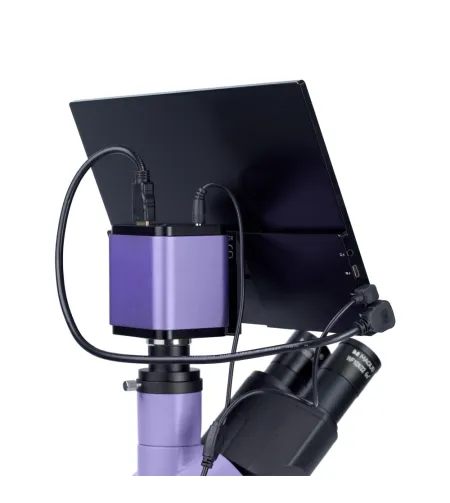

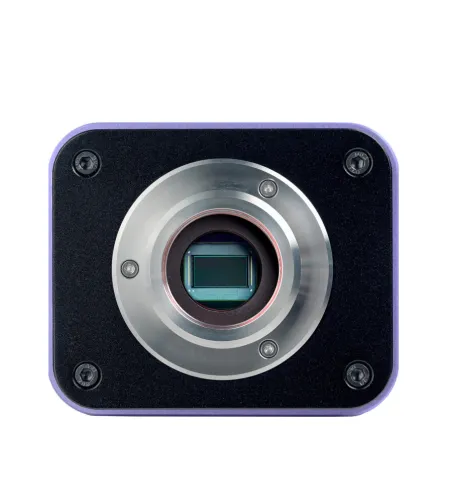

Digitaalne kaamera MAGUS CHD40 on digitaalne HDMI-kaamera, millel on kolm videoliidest ja automaatne lülitus 4K ja Full HD vahel olenevalt monitori eraldusvõimest. Kaamera on varustatud 8-megapikslise sensoriga ja toodab realistlikku pilti 4K eraldusvõimega (3840x2160 pikslit), kui see on ühendatud HDMI või USB 3.0 kaudu. Wi-Fi kaudu ühendamisel on pildi eraldusvõime Full HD (1920x1080 pikslit). Kaamera kasutab HDMI-liidest, et ühendada otse teleri, monitori või projektoriga. Selles režiimis töötab kaamera autonoomselt, ilma arvutita. HDMI-ühendus tagab suure ja stabiilse teabeedastuskiiruse kaamerast välisele ekraanile. Ühendus arvutiga toimub Wi-Fi ja USB 3.0 kaudu. Video salvestamine toimub sagedusega 30 kaadrit sekundis. Kaamera ühendab endas suure FPS-i ja suure ribalaiusega HDMI, nii et videod tunduvad "elusad" ilma kogelemise või kaadrite vahel rebenemiseta. Maksimaalse eraldusvõime korral on pilt informatiivne, liikuvad objektid on nähtavad ilma jälgedeta ja objekti liikumist kuvatakse viivitamatult.

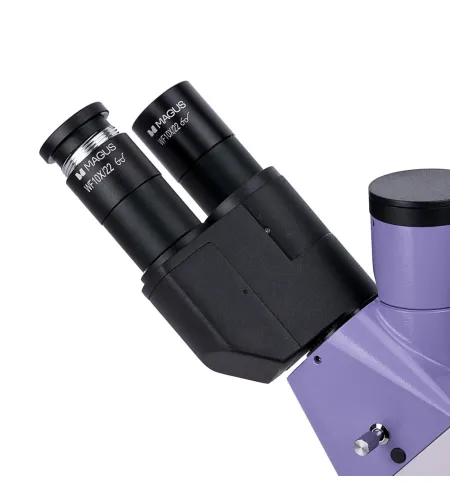

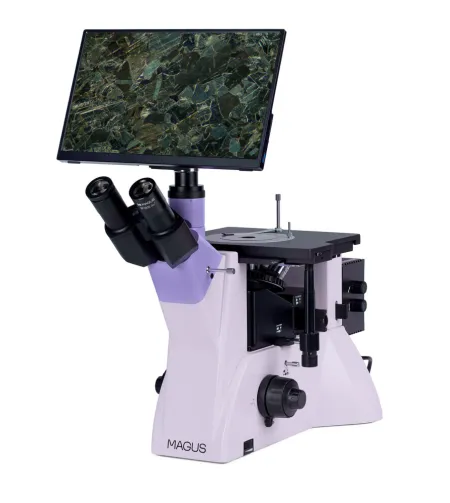

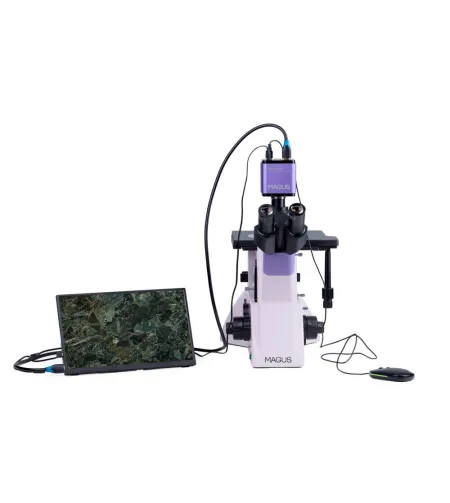

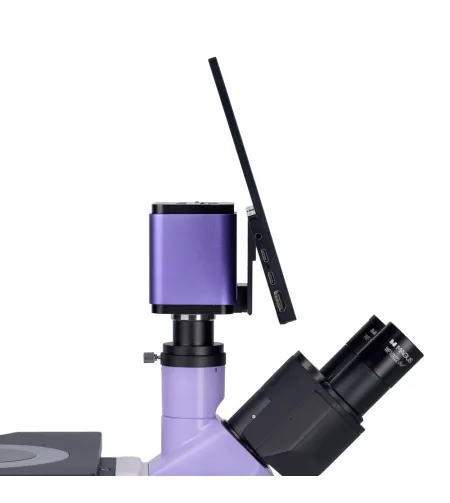

Ekraan MAGUS MCD40 monitor on loodud MAGUS mikroskoobi visualiseerimissüsteemi loomiseks. See ühendatakse mikroskoobi külge kinnitatud kaameraga ja kuvab pilte reaalajas. Toetatakse 4K eraldusvõimega MAGUS HDMI kaameraid. Ekraani diagonaal - 13,3 tolli. IPS-maatriks tagab ereda pildi laiade vaatenurkadega: kui vaadata monitori nurga all, siis värvide taasesitus ei moonuta. Monitor paigaldatakse lauale või riiulile kokkuklapitavale alusele või kinnitatakse otse kaamera või statiivi külge. Visuaalne kinnitus Toru optiline pikkus on lõpmatus. Mikroskoobi kokkupanemisel pöörab kasutaja düüsitorusid 180° ja valib pupilli reljeefi kõrguse vastavalt oma pikkusele. Visuaalne kinnitus on trinokulaarne. Monitor paigaldatakse visuaalse kinnituse vertikaalsesse torusse ja digikaamera mikroskoobi korpuse külgmisse visualiseerimiskanalisse. Trinokulaarpea valgusvoog on lülitatav 50/50 (pildikanal on avatud) või 100/0 (pildikanal on suletud), kehal - 100/0 või 0/100.

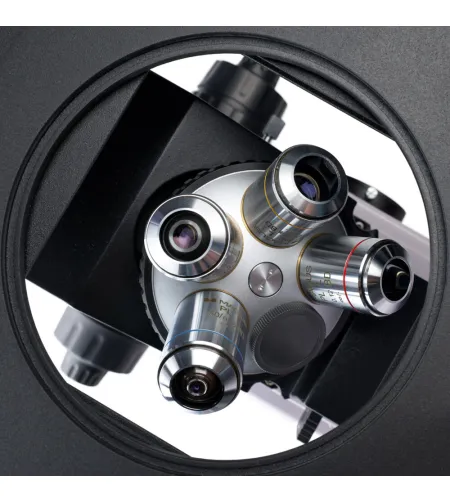

Pöörlev seade Revolver 5 objektiivile on kinnitatud laua alla statiivile. Vaba auku kasutatakse peegeldunud valguse valgustuslambi asendi reguleerimiseks. Revolvri vabasse pessa saab paigaldada ka lisaläätse, mis võimaldab saada veel ühe suurenduse.
Objektiivid Pikendatud töökaugusega planakromaatilised lõpmatuse läätsed töötavad heleda ja tumeda välja meetodil.

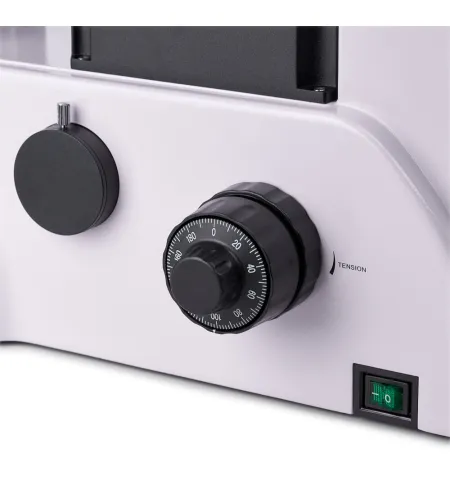

Keskendumine Koaksiaalsed jämedad ja peened teravustamisnupud asuvad korpuse allosas mõlemal pool statiivi. Kasutaja asetab käed vabalt lauale ja võtab töötamise ajal pingevaba poosi. Fookust reguleeritakse sujuvalt ja pingutuseta. Paremal küljel on jäme fookuse lukustuskäepide mikroskoobi kiireks reguleerimiseks pärast uuritava objekti vahetamist. Vasakul on rõngas jämeda teravustamise käigu jäikuse reguleerimiseks.

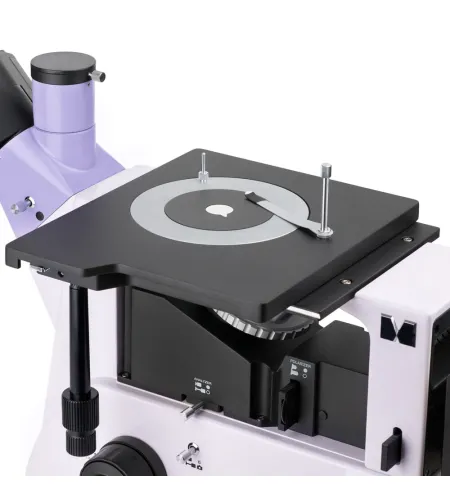

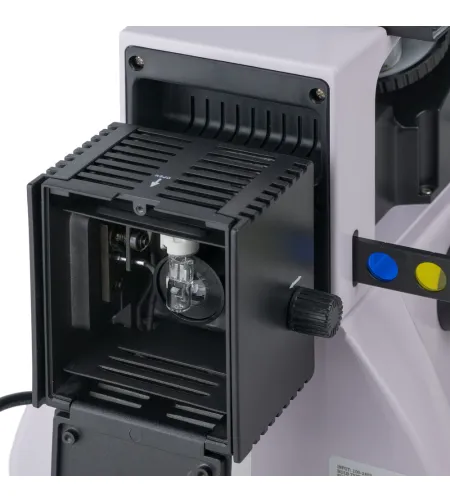

Teema tabel Objekti liigutamiseks liigutatakse laua pinda mööda kahte telge. Laua keskele paigaldatakse sobiva läbimõõduga auguga ümmargune pöörlev vahetükk: 10 mm, 20 mm või 30 mm. Objekti kinnitamiseks kasutatakse klambrit. Valgusallikas Latern sisaldab 50-vatist halogeenlampi. See särab piisavalt eredalt, et töötada 4x kuni 100x suurendusega objektiividega mitte ainult eredas ja polariseeritud valguses, vaid ka pimedas väljas. Halogeenlamp kiirgab valgust silmadele mugaval värvitemperatuuril.

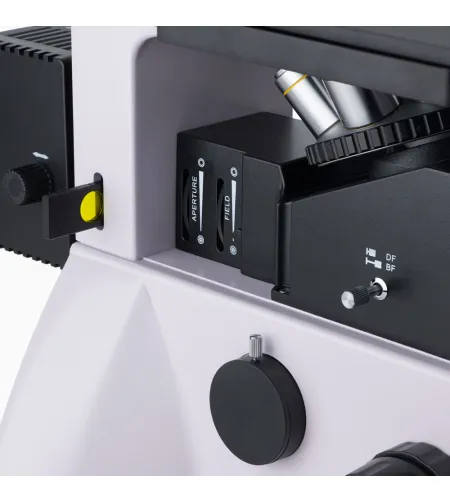

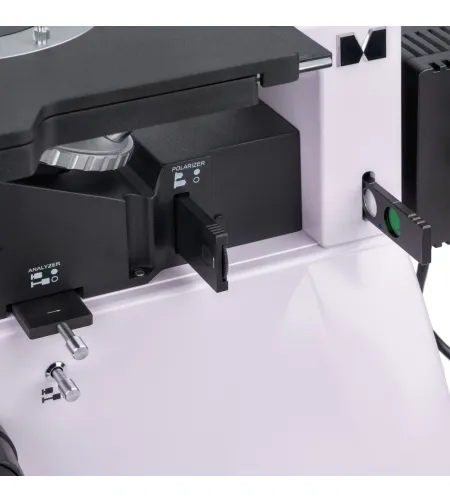

Kaudse valguse valgustussüsteem Valgustussüsteem rakendab Köhleri ​​meetodit. Välja- ja avadiafragma on tehases optilise telje tsentreeritud ega vaja täiendavat tsentreerimist. Vajadusel reguleeritakse membraane tsentreerimiskruvidega. Valgusallikas on tsentreeritud piki kolme telge. Eemaldatav analüsaator ja polarisaator rakendavad lihtsat polarisatsioonimeetodit. Polarisaator pöörleb vahemikus 0–360°, analüsaator ei pöörle. Valgusfiltrite komplekt aitab teil värviedastust õigesti reguleerida. Tumevälja meetodil töötamise seade asub statiivil.
Aksessuaarid Lisatarvikud täiustavad mikroskoobi tehnilisi omadusi. Okulaarid ja objektiivid laiendavad suurendusulatust. Digikaamerad kuvavad pilte arvutiekraanil või monitoril. Kalibreerimisslaidid aitavad teil objekte mõõta. Mikroskoobi peamised omadused:

• Kasutatakse kuni 2 kg kaaluvate läbipaistmatute suurte objektide uurimiseks
• Trinokulaarne visuaalne pea, millel on võimalus muuta pilgu kõrgust
• Kaks sõltumatut visualiseerimiskanalit digikaamera ja monitori paigaldamiseks: visuaalse kinnituse vertikaalne toru ja külgmine visualiseerimiskanal korpusel; Valgusvoo ümberlülitamine trinokulaarsel kinnitusel – 50/50 ja 100/0, korpusel – 100/0 ja 0/100
• Pikendatud töökaugusega planakromaatilisi läätsi kasutatakse töötamiseks eredatel ja pimedatel väljadel
• Suurenenud 50 W võimsusega peegelvalgusvalgusti – eriti töötamiseks pimedas väljas
• Valgustuse reguleerimine Köhleri ​​meetodil, saadaval on tsentreeritud valgustuselemendid, hele väli, tume väli ja lihtsad polarisatsioonimeetodid
• Komplekti kuuluvad filtrid vähendavad teatud lainepikkuste intensiivsust ja aitavad määrata mikrofotograafias õiget värviedastust
• Suur lava ümarate pöörlevate vahetükkidega, avad 10, 20 ja 30 mm
• Suur valik valikulisi okulaare ja läätsi

Kaamera peamised omadused:

• Kaamera töötab autonoomselt ilma arvutiga ühendamata ja programme installimata läbi HDMI liidese, ühendub arvutiga Wi-Fi ja USB 3.0 liideste kaudu
• Sõltuvalt monitori eraldusvõimest lülitub automaatselt 4K ja Full HD vahel
• 30 kaadrit sekundis mis tahes ühendusliidese kaudu – liikuvate objektide jälgimiseks, video salvestamiseks ja ravimi liigutamiseks ilma tõmblemise ja viivituseta
• SONY Exmor/Starvise tagantvalgustusega värviline CMOS-sensor tagab madala mürataseme ja kõrge valgustundlikkuse isegi vähese valguse korral: pilt on puhtam, heledam, värviküllasem
• Tarkvara pildistamiseks, video salvestamiseks, redigeerimiseks, kujutiste kuvamiseks välisel ekraanil, lineaarsete ja nurkmõõtmete mõõtmiseks

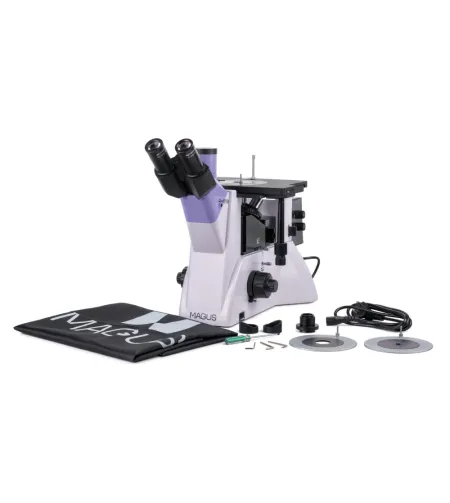

Varustus:

• Digikaamera MAGUS CHD40 (digikaamera, HDMI kaabel (1,5 m), USB 3.0 kaabel (1,5 m), USB hiir, 32 GB SD mälukaart, USB Wi-Fi adapter (2 tk.), AC adapteri toiteallikas 12 V/ 1 A (euro), installi-CD koos draiverite ja tarkvaraga, kasutusjuhendi ja garantiikaardiga)
• Monitor MAGUS MCD40
• Statiiv sisseehitatud toiteallika, teravustamismehhanismi, lava ja pöörleva objektiivi kinnitusega
• Laterna lamp
• Trinokulaarne visuaalne kinnitus
• Planachromat objektiiv, mis on loodud lõpmatuse jaoks: PL L5x/0,12 BD WD 9,7 mm
• Planachromat objektiiv, mis on loodud lõpmatuse jaoks: PL L10x / 0,25 BD WD 9,3 mm
• Planachromat objektiiv, mis on loodud lõpmatuse jaoks: PL L20x/0,40 BD WD 7,2 mm
• Planachromat objektiiv, mis on loodud lõpmatuse jaoks: PL L50x / 0,70 BD WD 2,5 mm
• Okulaar 10x/22 mm kaugpupilliga (2 tk.)
• C-kinnitusega adapter 1x
• kuuskant võti
• Toitejuhe mikroskoobi jaoks
• Tolmukate
• Kasutusjuhend ja garantiikaart

Saadaval lisatellimusel:

• Okulaar 10x/22 mm skaalaga
• Okulaar 12,5x/14 mm (2 tk.)
• Okulaar 15x/15 mm (2 tk.)
• Okulaar 20x/12 mm (2 tk.)
• Okulaar 25x/9 mm (2 tk.)
• Planachromat objektiiv, mis on loodud lõpmatuse jaoks: PL L40x/0,60 BD WD 3,0 mm
• Infinity Planachromat objektiiv: PL L60x / 0,70 BD WD: 1,9 mm
• Infinity Planachromat objektiiv: PL L80x / 0,80 BD WD: 0,8 mm
• Infinity planakromaatobjektiiv: PL L100x/0,85 (kuiv) BD WD: 0,4 mm
• Kalibreerimisklapp
